15年金属表面前处理剂解决方案厂家提供全套技术支持服务的优良口碑企业

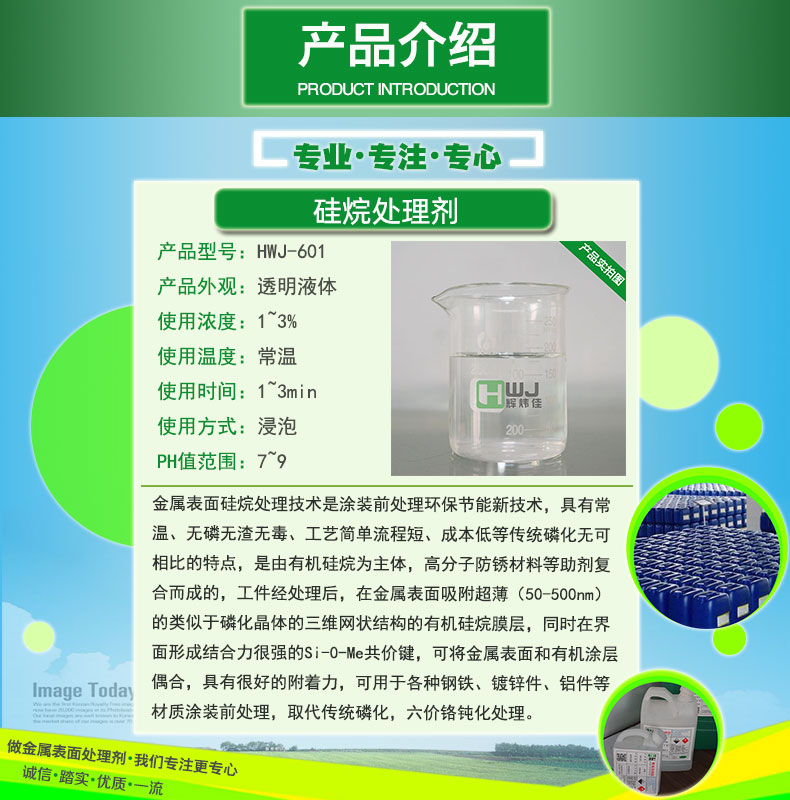

金属表面硅烷处理技术是涂装前处理环保节能新技术，具有常温、无磷无渣无毒、工艺简单流程短、成本低等传统磷化无可相比的特点，是由有机硅烷为主体，高分子防锈材料等助剂复合而成的，工件经处理后，在金属表面吸附超薄（50-500nm）的类似于磷化晶体的三维网状结构的有机硅烷膜层，同时在界面形成结合力很强的Si-0-Me共价键，可将金属表面和有机涂层偶合，具有很好的附着力，可用于各种钢铁、合金、不锈钢等材质涂装前处理，取代传统磷化，六价铬钝化处理。

♦ 产品特点：
※无磷无渣、无重金属离子、无ROHs禁用物质，能达到污水零排放的要求
※金属使用硅烷处理剂后表面形成纳米级有机硅烷膜50-500nm， 完全替换传统磷化膜，磷化液重量通常为2-3g/㎡，而有机硅烷膜0.1g/㎡，相差20多倍
※使用操作方法较简单，仅需控制PH值和电导率，避免了磷化处理中的游离酸、总酸、促进剂、锌、镍的含量及温度等繁琐的技术控制参数
※Si-0-Me共价键结合力强，表面防护膜稳定，产品防护性能好
※循环使用，节约成本，常温操作，降低能耗
♦ 适用范围：
适用于在钢铁、镀锌板、锌及铝合金材料表面纳米硅烷处理
♦ 理化性质：
1、外观：无色透明液体； 2、开槽温度：2-3%
3、处理温度：常温； 4、处理时间：0.5-2min
5、PH值：8.5-9； 6、处理方式：喷淋/浸泡
7、电导率：250-400μS/cm  8、保质期：12个月
♦ 工艺流程：
脱脂剂→主脱脂→水洗→水洗→纳米硅烷→烘干
♦ 使用维护：
1.  槽液配制：向槽内加4/5水（可选择纯水（电导率≤10μS/cm）），然后按20-30KG/m³的用量配比，充分搅拌后加水至工作液浮面，检测并调节电导率及PH至值要求值即可；
2.  槽液管理：工作过程中PH值偏高于要求值时可用PH调节剂调整，浓度降低时（处理量300-400㎡/L），用比色计测定工作液浓度，调整浓度3-5%；
3.  其它：当槽液出现悬浮混浊时可采用聚丙烯精密过滤机＜25μm循环过滤，清理槽液，严重混浊时，建议更换槽液。
♦ 注意事项：
1. 严格控制PH值在工艺范围内（特别是锌铝合金件）
2. 若槽液PH值小于4.0时，其工件与涂层附着力会降低
♦ 测试方法：
1.  硅烷膜防护性能可以借用磷化膜的防护性能测试方法（游碱滴定法，比色计法）；
2.  工件硅烷膜可采用百格/重击等方法测试及采用读数显微镜观察表面膜装框
3.  金属表面硅烷处理膜成膜连续性可用X-射线萤光法测试，或硅烷处理成膜检测剂
