15年金属表面前处理剂解决方案厂家提供全套技术支持服务的优良口碑企业

今天早上，小编在QQ群和群友们在一起交流镁合金表面处理工艺技术的时候，发现有很多从事镁合金压铸加工的朋友们对镁合金钝化剂的使用方法及工艺流程都不太懂，所以写了这篇文章，希望对大家有所帮助，下面辉炜佳小编和大家分享一下心得。

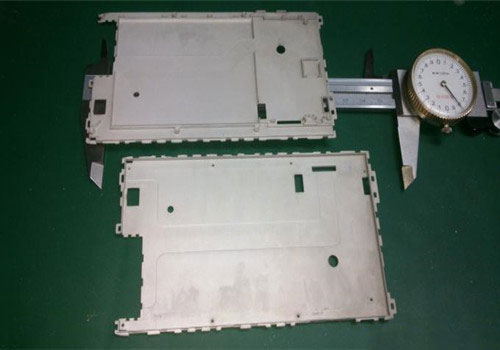

（辉炜佳镁合金钝化剂的应用）

分享之前，小编给大家简单介绍一下镁合金为什么要做钝化处理，其实主要目的就是为了提高镁合金的附着力和防腐性能，经过钝化处理后会在镁合金表面生成一层致密的钝化薄膜，使涂料渗透入其中，增强涂料对镁合金的附着力，从而达到防腐性能，接下来和大家分享一下镁合金钝化剂的使用方法。

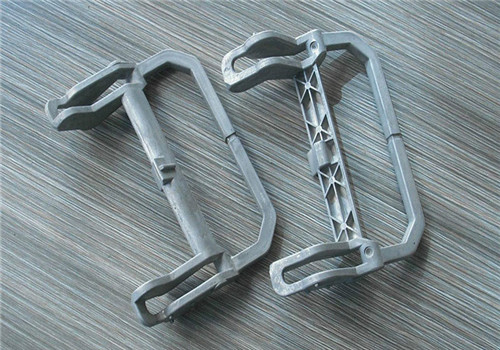

（辉炜佳镁合金钝化剂的应用）

镁合金钝化剂使用时，首先是配槽，建议购买超声波清洗机配槽效果好，配槽之前要确保槽中无杂物，当确定槽中清洗干净后，先向槽中放入总体3/4量的纯水，将水温升至常温，然后在搅拌下慢慢加入100kg左右的镁合金钝化剂，并搅拌至均匀，随后将需要做钝化处理镁合金放入槽中浸泡1~3分钟，最后烘干即可，如果使用烘干机进行烘干不能温度过高，避免温度太高破坏钝化膜，可控制在80℃左右。

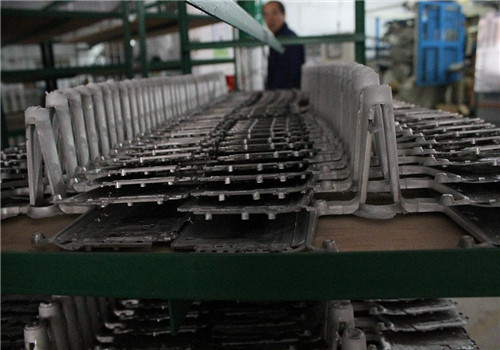

（辉炜佳镁合金钝化剂的应用）

镁合金件在钝化处理过程中，需要经常检测槽液游离碱度（PH值），而PH值应控制在2.0~2.5范围内。当PH值大于3.5时应及时补充镁合金钝化剂，小于2.0时补充中和剂调整至2.0~2.5范围内即可，中和剂用量0.2~0.4%。

最后讲解一下镁合金表面钝化处理的生产工艺流程：除油—水洗—活化—水洗—表调—水洗—钝化（10%配槽，也就是一吨水放100kg）—水洗—干燥。

以上就是镁合金钝化剂的使用方法及工艺流程，今天和大家分享到这了，如有什么疑问可搜索辉炜佳，小编及时为您解答，感谢阅读。
